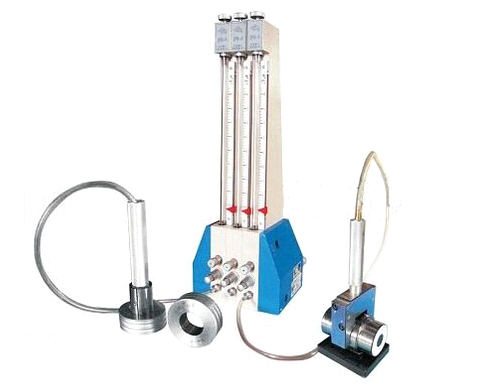

浮标式气动量仪QFB-A
产品特点
| 与各种气动测量头或气动测量装置配套使用，气源工作压力为：0.3 ～ 0.7MPa，用比较测量法对被测件的尺寸或形位参数进行精密测量。 | |||
| 浮标式气动量仪与机械式量具、量仪比较，具有以下特点： | |||
1、可测量工件的各种尺寸参数、形状和位置公差，特别对某些机械量具和量仪难以解决的测量，例如测深孔内径、小孔内径、窄槽宽度等， 用气动量仪相对比较容易实现。 | |||
2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差。操作方法简单，读数容易，能够进 行连续测量；特别是使用多管式气动量仪时，能够在同时测量多个尺寸时，可一目了然地看出各尺寸是否合格。 | |||
| 3、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁零件和金属零件的测量尤为适用。 | |||
| 4、由于是非接触测量，测量头可以减少磨损，延长使用寿命。 | |||
| 5、气动量仪主体与测量头之间采用软管连接，量仪与被测件位置摆放方便、灵活。 | |||
| 6、结构简单，工作可靠，调整、使用和维修都十分方便。 | |||
| 可实现下列测量项目：内径、外径、槽宽、孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性等。 | |||
|
放大倍数 | 示值范围 | 有效范围 | 刻度示值 | 刻度间距 | 刻度格数 |
1000X | 220um | 160（160） | 5.0um | 5mm | 44 |
2000X | 110um | 80（80） | 2.0um | 4mm | 55 |
5000X | 44um | 30（25） | 1.0um | 5mm | 44 |
10000X | 22um | 16（12） | 0.5um | 5mm | 44 |
优惠价格
| 名称 | 型号 | 市场价 | 优惠价 |
| 气动浮标式量仪 | QFB/A-2-1 | 3,800 | |
| -2 | 6,900 | ||
| -3 | 10,000 | ||
| -4 | 13,100 | ||
| -5 | 16,200 | ||
| -6 | 19,300 | ||
| -7 | 2,2400 | ||
| 过滤器 | QGL-2A | 1,280 | |
| QGL-3A | 2,000 |
| 本仪器可相应拼合成多管形式（最多至十管） | ||||
| 外形尺寸（长×宽×高） | ||||
| 单管：134×112×524mm | ||||
| 多管：数量每增加一管，宽度增加29mm | ||||
| 重量：4.4kg (每增加一管，重量增加2.3kg)。 | ||||
| 订货注意事项： | ||||
| 1、根据被测件的尺寸公差及测量要求选择量仪的放大倍数和管数。只要提出测量要求，我们可协助客户选择合适的量仪的放大倍数和管数。 | ||||
| 2、为更好的保护气动量仪，需与空气过滤器配套使用。 |
