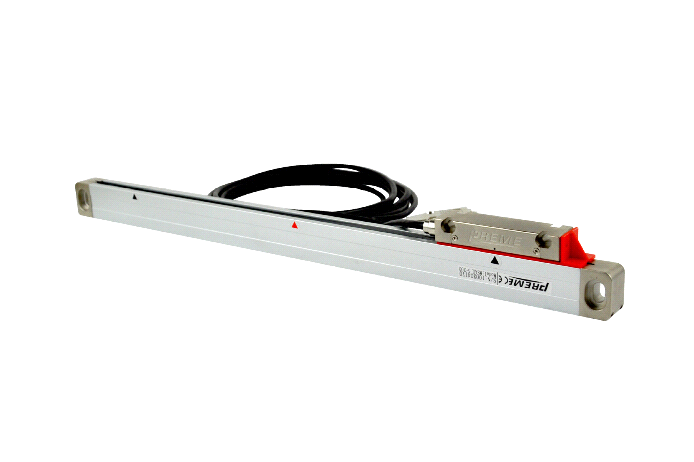

MSA系列高精度光栅传感器
产品简介
普迈封闭式光栅MSM,MSA,MSB系列系统广泛安装在CNC测量仪（三次元）、轮廓投影仪、影像测量仪(二次元、2.5次元)、工具显微镜等精密测量仪器上作为仪器的测量基准, 配合数显表或测量软件，从而使仪器实现数字化测量。目前仪器常用的分辨率有0.1um, 02um, 0.5um和1um，对光栅尺的精度要求较高，通常必须≤3um.
光栅尺技术参数
型号 | MSA5 | MSA1 | MSA0.5 | MSA0.2 | MSA0.1 |
光栅栅距 | 20um(0.020mm),10um(0.010mm) | ||||
光栅测量系统 | 透射式红外光学测量系统，红外线波长：880nm | ||||
读数头滚动系统 | 垂直式五轴承滚动系统 | ||||
分辨率 | 5um | 1um | 05.um | 0.2um | 0.1um |
有效行距 | 50～600mm | ||||
最大工作速度 | 20m/min(1um) 、60m/min(5um) | ||||
输出讯号 | TTL,RS422, ～1Vpp | ||||
工作电压 | 5V±5%DC | ||||
工作环境 | 温度：-10～45°C 湿度≤90% | ||||
回程误差 | ±3um（标准型） ±1um（高精度） | ||||
重复误差 | ±3um（标准型） ±2um（高精度） | ||||
直线性误差 | ±3＋200/L um（标准型 ） ±3＋200/L um (高精度) |
优惠价格
品名 | 产品型号 | 分辨率 | 市场价 | 优惠价 |
光栅尺（标准） | MSA050-400/0.5um | 0.5um | ￥1,200 | 1140 |
光栅尺（标准） | MSA050-400/1um | 1um | ￥1,000 | 950 |
光栅尺（标准） | MSA050-400/0.1um | 0.1um | ￥1,700 | 1615 |
光栅尺（标准） | MSA400-600/0.5um | 0.5um | ￥1,300 | 1235 |
光栅尺（标准） | MSA400-600/1um | 1um | ￥1,150 | 1092 |
光栅尺（高精） | MSA050-400/0.5/P | 0.5um | ￥1,800 | 1710 |
