JCXF/E系列光栅传感器
产品简介

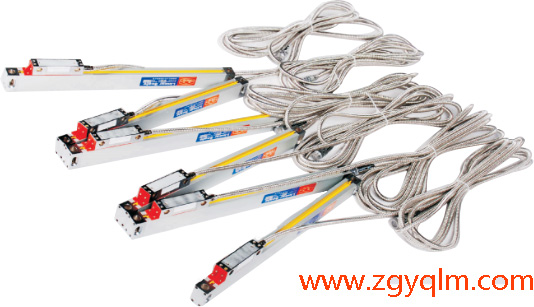

滚动式光栅线位移传感器分为小型（代号为JCXF、JCXFS）、普通型（代号为JCXE、JCXEK、JCXEP）、大型（代号为JCXG、JCXGL）等三种类型。每一类均可用50线或100线的光栅作为测量基准(也可以采用25线对光栅作为测量基准，生产10um和2um分辨率的传感器)，当和数显表配套使用时，可以满足各种机床和其它精密测量的线位移数字显示。
传感器的读数头采用滚珠轴承定位和导向，磨擦小，灵敏度高，使用寿命长。
传感器采用精密计量光栅作为测量基准器，测量精度高。对于已走失精度机床的精密化改造具有实用意义。使用光栅数显的机床，可以大大提高加工精度和生产效率。
传感器采用密封式结构，性能可靠，安装方便，是其它任何一种数显系统无法比拟的。
传感器的技术性能参照标准《JB/T 10080.2-2000》执行
型号 | JCXF1 JCXFS1 | JCXF5 JCXFS5 | JCXE1 JCXEK1 | JCXE5、 JCXEK5 | JCXG1 | JCXG5 | JCXGL5 |
光栅栅距 | 20um(0.020mm),10um(0.010mm) | ||||||
测量系统 | 透射式红外光学测量系统，红外线波长：880 nm | ||||||
滚动系统 | 垂直式五轴承滚动系统 | 45°五轴承滚动系统 | |||||
分辨率 | 1um | 5um | 1um | 5um | 1um | 5um | 5um |
有效行程 | 50-600mm50-400mm(FS) | 50-1000mm | 50-3000mm | 3000-6000mm | |||
| 重复精度 | ±1um | ±5um | ±1um | ±5um | ±1um | ±5um | ±40um |
最大工作速度 | ≥20m/min(1um) 、 ≥60m/min(5um) | ||||||
输出讯号 | TTL（单方波），EIA-422-A（RS-422）（双方波）、 ~1VPP（正弦波） | ||||||
工作电压 | 5V±5%DC | ||||||
工作环境 | 温度 -10-450C、湿度≤90% |
JCXE(F)系列优惠价格
型号 | 有效行程(mm) | 分辨率 | 最大工作速度 | 准确度 | 市场价 | 优惠价 |
JCXE(F)5/50-500 | 50-500 | 5um | 不低于60m/min | ±3um | ￥650 | 618 |
JCXE5/500-800 | 500-800 | 5um | ±(3+L/200)um | ￥750 | 710 | |
JCXE5/800-1000 | 800-1000 | 5um | ±(3+L/200)um | ￥900 | 855 | |
JCXE(F)1/50-500 | 50-500 | 1um | 不低于20m/min | ±3um | ￥800 | 760 |
JCXE1/501-600 | 501-600 | 1um | ±(3+L/200)um | ￥900 | 855 | |
JCXE1/601-700 | 601-700 | 1um | ￥1,000 | 950 | ||
JCXE1/701-800 | 701-800 | 1um | ￥1,100 | 1045 | ||
JCXE1/801-900 | 801-900 | 1um | ￥1,250 | 1188 | ||
JCXE1/901-1000 | 901-1000 | 1um | ￥1,500 | 1425 | ||
JCXE(F)0.5/50-500 | 50-500 | 0.5um | 不低于10m/min | ±3um | ￥1,500 | 1425 |
JCXE（F)0.1/50-500 | 50-500 | 0.1um | 不低于10m/min | ±3um | ￥1,800 | 1710 |
