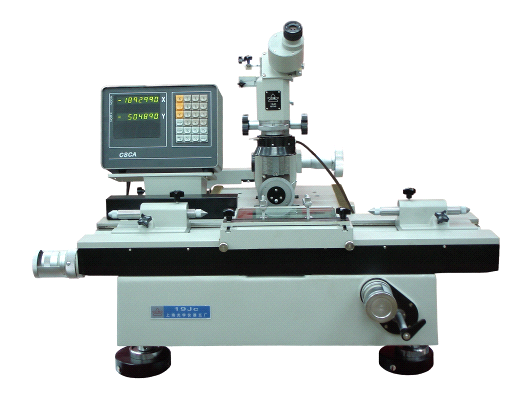

数字式万能工具显微镜19JC

  • 产品介绍

计量仪器的经典机型

19JC几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便、经久耐用,是精密机械行业的常规装备。

  • 技术参数

 X、Y坐标
测量范围:
200×100㎜  分格值: 0.0005㎜
瞄准显微镜


升降行程:
120㎜
立臂倾斜范围:
左右各15°  分度值:  10′
照明光阑调节范围:
φ3~φ32㎜ 分格值:  1㎜
测角目镜
角度测量范围:
360°      分度值:  1′
轮廓目镜



角度测量范围:
±7°      分度值: 10′
圆弧分划板:
曲率半径   R0.1~100㎜
螺纹分划板:

普通螺纹螺距   t = 0.25~6㎜
梯形螺纹螺距   t= 2~20㎜
光学分度头
  测量范围:
360°  分度值: 1′
光学定位器



测头直径:

φ3±0.1㎜

(实际直径值的极限检定误差不大于0.5μm)

测量力:
0.1±0.03N
 最大测量深度:
15㎜
 玻璃工作台
玻璃台面尺寸: 215×130㎜
顶针架


最大夹持直径:
φ100㎜
最大夹持长度:
被测件直径 ≤ 55㎜时: 750㎜
被测件直径 > 55㎜时: 600㎜
高顶针架

 最大夹持直径:
φ180㎜
 最大夹持长度:
600㎜
V形架

左V形架前后范围:
前后各5㎜
右V形架高低范围:
向上15㎜;向下3㎜

最大承载量
 40㎏

  • 仪器精度

温度要求:

⑴ 工作室的温度应为20℃± 1℃

⑵  工作室的温度变化每小时≤0.5℃

⑶  被测件和仪器的温度差≤0.5℃

在满足所规定温度要求的条件下,仪器有如下保证:

①  X、Y坐标    用玻璃刻度尺进行检定时,仪器的最大不准确度:(1 + L / 100)μm  式中L      测量长度,单位:㎜

② 测角目镜测量角度的最大不准确度: 不大于1′

③  双像目镜合像的不稳定性:不大于0.0005㎜双像目镜    合像的不正确度:不大于 0.001㎜

④ 光学分度头 最大不准确度:  ≤30″

⑤ 光学定位器 测量的不稳定性: ≤0.001㎜                      测量的不准确度: ≤0.0015㎜

主机净重250㎏  外形尺寸(l×b×h): 980×1020×640㎜
