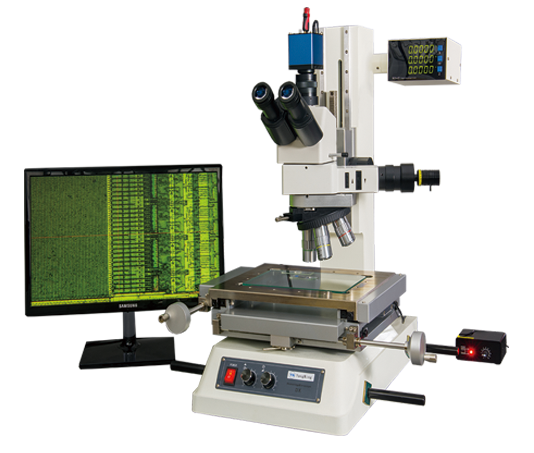

工具显微镜JX15B(标配)

  • 产品特点

●  光学放大倍率:50X,100X,200X,500X,1000X

●  Z轴测量分辨率0.001mm

●  无限远光学系统,平场复消色差物镜,长工作距离

●  光纤照明器同轴光照明,12V100W,带孔径光阑

●  工作台200x100mm或者300x200mm,大平台需定制

  • 行业应用

LED液晶检测,导电粒子,彩色滤光片,半导体封装,焊接贴片,FPD面板(LCM),MEMS,晶片级CSP,硬盘滑行磁头。

  • 技术参数

型号
JX15B
镜筒
1×光学管径,双目目镜
带有CCD1/2靶面接口
观察图像
正像
辅助对焦系统
头部或照明器FA系统 (选购)
微分干涉对比
可选微分观测对比
目镜
10X(视场直径:25mm)
可选十字分划板
可选:视场直径:22mm
物镜
95mm 2x,5x,10x,20x,50x(100x选配)
反射照明
内置孔径光阑
LED光源
无极亮度调节,可选卤素照明
透射照明
白色LED照明,无极亮度调节
XY测量范围
200*150mm
300*200mm
快速释放装置
X轴和Y轴(标配)
调零开关
X轴和Y轴(标配)
数显计器显示轴
2轴或3轴
数显计器分辩率
0.001mm/0.0005mm/0.001mm(可转换)
  • 标准配置

序号
内容
数量
备注
1
JX15B工具显微镜主机
1台

2
光纤照明
1套

3
95mm平场复消色差物镜
4只

M  Plan  Apo  SL  5x
1只
明场
M  Plan  Apo  L   10x
1只
明场
M  Plan  Apo  SL  20x
1只
明场
M  Plan  Apo  SL  50x
1只
明场
4
目镜10X/22
2只
一只十字分化
5
HDMI高清相机
1只

6
LMCN301测量软件
1套

7
正象三目镜筒
1套

8
五孔转换器带支架
1套

11
0.5X缩小镜
1只

12
直径1.5调节扳手
1只

直径2.5安装扳手
1只

13
英式插头
1根

14
工作台(200x100mm)
1套

15
仪器工作台
1套

16
联想扬天电脑
1套

  • 优惠价格

XY测量范围市场价优惠价
200*150mm128000121600
300*200mm135000128200
