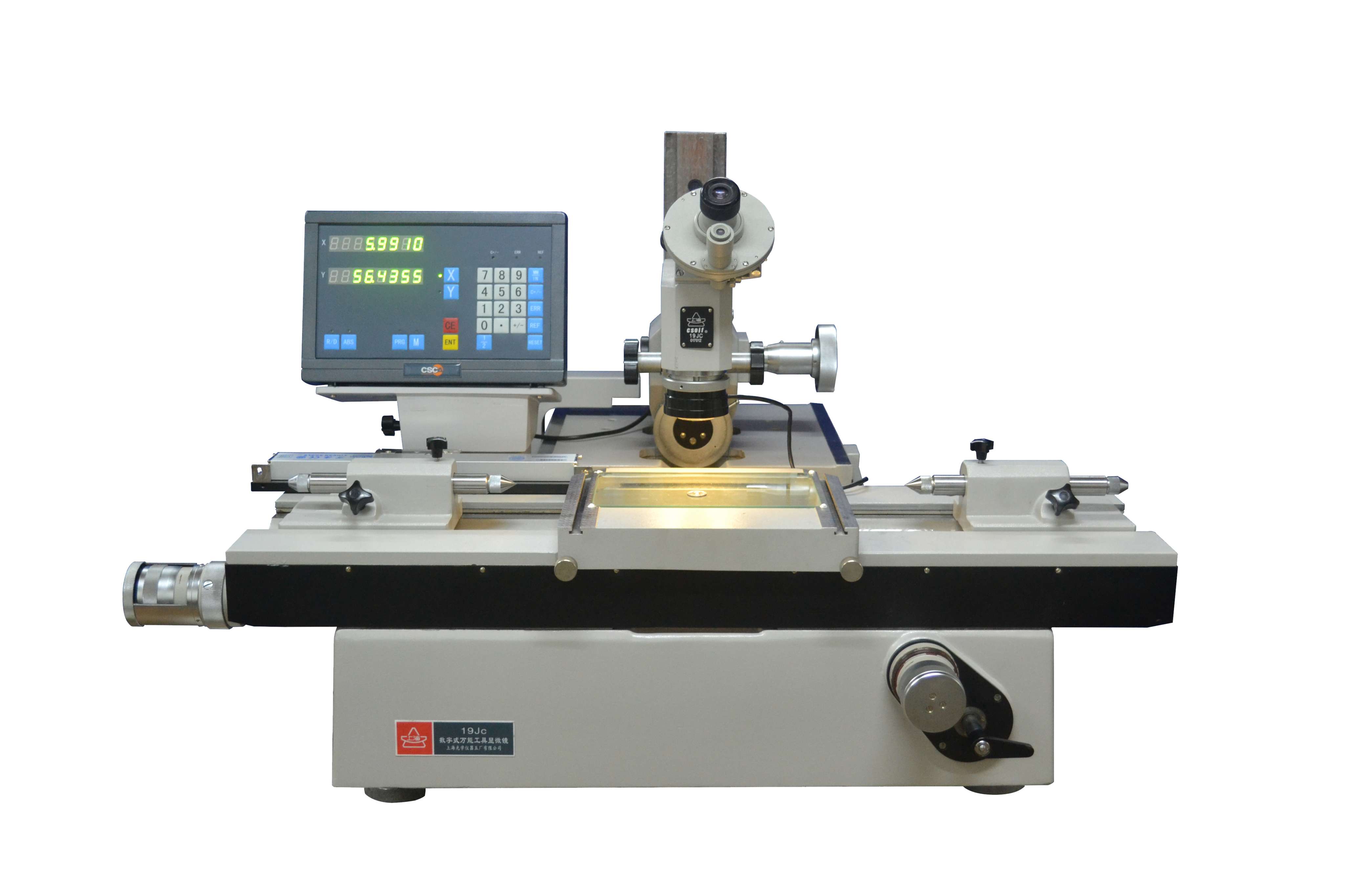

影像式万能工具显微镜19JPC-V

• 产品特点
  19JPC-V影像型万能工具显微镜是在19JPC微机型万能工具显微镜的基础上采用计算机图像处理技术对测量数据进行处理。影像测量软件中具有十字线瞄准系统，当十字线遇到被测目标时会闪烁与变色从而实现精确瞄准。该仪器是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。同时具有电脑及数显箱二套读数系统。

  典型测量对象
  *测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
  *测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。
  *测量齿轮滚刀的导程、齿形和牙型角。
  *测量电路板、钻模或孔板上的孔的位置，键槽的对称度等形位误差。
  *主显微镜配有多种目镜和物镜，视场大，成像清晰。

  *仪器采用光电数显及图像技术，以精密光栅尺作为测量元件。采用先进计算机技术，将光 栅数显系统采集的长度信号实时输入计算机，有专用二维测量软件和影像测量软件根据用户需求进行数据和图像处理，并打印出结果或图形，准确，高效。
  *主显微镜可左右偏摆，用于对螺旋零件进行测量。
  *以非接触测量为基本方法，透、反射照明，可检验几何形状复杂的零件。
  附件齐全，使用面广。

• 产品成套性

  1．主机：数字式万能工具显微镜19JC
  2．二维测量软件
  3．品牌电脑及彩色喷墨打印机　
  4．影像测量组件
  5．影像测量软件

• 测量软件：

  辅助对焦
  十字线采点
  元素测量与预制：点、线、圆、弧、槽、椭圆、矩形、圆环、云线、角度、焦面
  元素构造:中心点、交点、中点、线、园、角度、距离、云线等的构造
  图形处理:坐标平移、工件摆正、任意轴摆正，坐标系重置圆形缩放、图形平移、图形选中及删除等多种处理，测量更方便更快捷 ，提高测量效率
  SPC专业统计分析工具，分析图形有平均数全距管制图、直放图、CPK偏移图，利用数据统计原理, 有效控制生产，不断改进品质
  测量数据直接发送到AutoCAD中，测量的图形可以用dxf文档保存，也可发送到Excel中进行统计分析
  计录用户程序、编辑命令、教导执行
  支持双显示器和多种语言界面的切换
  用户可根据测量精度需求选择多点测量、规定点数测量、放大采点构造、对比方波进 行工件测量。

  仪器参数：
  Ｘ、Ｙ坐标　 测量范围： 200×100㎜ 分格值： 0.0005㎜
  瞄准显微镜 升降行程： 120㎜
  力臂倾斜范围： 左右各15度 分度值： 10′
  照明光阑调节范围： φ3～φ32㎜ 分格值： 1㎜
  测角目镜 角度测量范围： 360° 分度值： 1′
  轮廓目镜 角度测量范围： ±7° 分度值： 10′
  圆弧分划板： 曲率半径： R0.1～100㎜
  螺纹分划板： 普通螺纹螺距 t = 0.25 - 6㎜
  梯形螺纹螺距 T = 2 - 20㎜
  光学分度头 测量范围： 360° 分度值： 1′
  光学定位器 测头直径： Φ3±0.1㎜
  （实际直径值的极限检定误差不大于0.5μm）
  测量力： 0.1±0.03N 　　　　　　　　　　　

  最大测量深度 15㎜
  玻璃工作台 玻璃台面尺寸： 215×130㎜
  顶针架 最大夹持直径： Φ100㎜
  最大夹持长度： 被测件直径 ≤ 55㎜时： 750㎜
  被测件直径＞ 55㎜时： 600㎜
  高顶针架 最大夹持直径： Φ180㎜
  最大夹持长度： 600㎜
  V形架 左V形架前后调节范围： 前后各5㎜
  右V形架高低调节范围： 向上15㎜；向下3㎜
  最大承载量 40㎏

• 瞄准显微镜光学参数：

• 影像测量组件光学物镜：

• 仪器精度
  　温度要求

⑴　工作室的温度应为20 ± 2 ℃

⑵ 工作室的温度变化每小时≤0.5 ℃
⑶ 被测件和仪器的温度差≤0.5 ℃
在满足所规定温度要求的条件下，仪器有如下保证：
① X 、Y 坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
（1 + L / 100）μm 式中L = 测量长度 单位：㎜

仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜  Y向不大于0.0025
② 测角目镜 测量角度的最大不准确度： 不大于1′
③ 双像目镜 合像的不稳定性： 不大于0.0005㎜    合像的不正确度： 不大于 0.001㎜
④ 光学分度头 最大不准确度： 不大于30″
⑤ 光学分度器 测量的不稳定性： 不大于0.001㎜   测量的不准确度： 不大于0.0015㎜

• 仪器重量、外形尺寸

主机净重： 约250㎏
主机外形尺寸： （X × Y × Z）：980 ×1020 ×640
