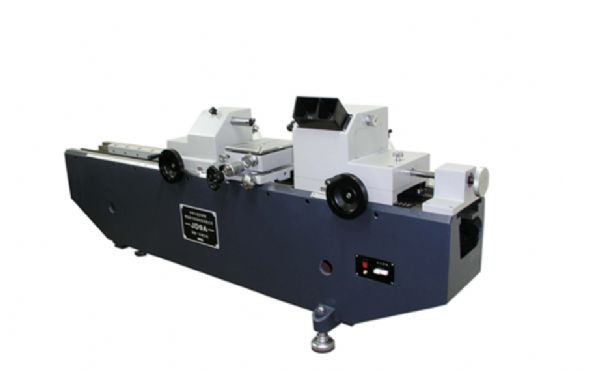

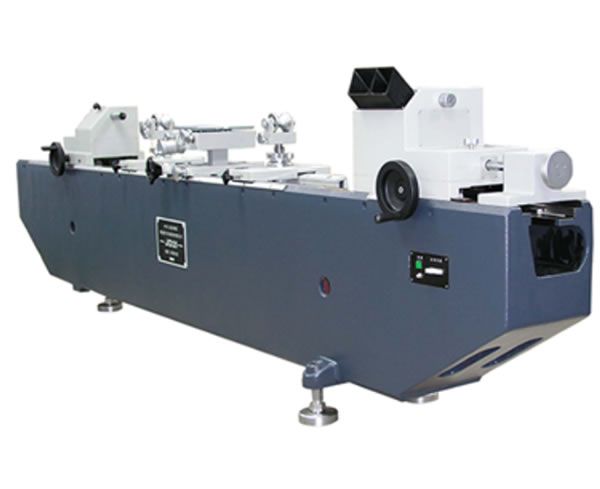

JD9A /JD10A/JD21投影测长机

投影一米、二米、三米测长机是一种大型精密长度测量的计量仪器。它能精确地测量一些超长工件的内外尺寸,可用比较法检定尺寸大于100mm的四、五等量块,可直接测量外径千分尺的校对量棒及内径千分尺和自制量棒,还可测量各种卡板的内尺寸、内孔直径和外螺纹中径等。广用于航天航空业、机械制造业、科研院所等行业的检查站和计量部门。


特点

基座采用优质铸铁,经长期自然时效处理,确保足够钢性和稳定性。

利用爱宾斯坦光学原理,实时修正阿贝误差保证测量精度。

投影读数屏采用新颖投影系统,像质清晰。

工作台可多方向运动、旋转和偏摆,方便各种形状零件的检测。

测量附件齐全,使用范围广。



技术参数
测量范围(mm)

测量范围

JD9A

JD21

JD10A

外尺寸

0~1000

0~2000

0~3000

内尺寸

13.5~900

13.5~1900

13.5~2900

大小测钩深度:       5~50

外螺纹中径测量:   0~140

最小分度值:0.001mm

精度指标:

微米分划尺的示值误差:

±60μm范围内≤±0.20μm

超过±60μm范围内≤±0.25μm

毫米分划尺的示值误差≤±(0.6+L/200)μm

分米分划尺的示值误差≤±(0.5+L/100)μm(其中L为测量值,单位mm)


测量轴示值变动性

外尺寸测量:≤0.1μm

内尺寸测量:≤0.5μm


测量力(N)

外尺寸测量:2±0.4

内尺寸测量:1.5~2


万能工作台(mm )

垂向行程:0~70

横向行程:0~40

水平位置纵向浮动行程:10

横向测微鼓分度值:0.01

工作台承重:10kg


顶针架最大夹持直径(mm )

当长度在0~170时 ф140

当长度在170~210时ф130

V型支架

高度调节范围(mm):≤28

支承工件直径范围:至ф30mm

量块支架:支承量块长度范围:至1000

量棒支架:支承量棒长度范围:至1000

量块研合架:研合量块长度范围:至100mm

V型铁工作范围:工作范围最大至φ45mm

环境要求:室内温度20℃±1℃,相对湿度≤60%RH










仪器外形尺寸与重量:

型号

仪器外形尺寸(mm)长×宽×高

仪器质量(kg)

主机

附件

JD9A

1980×450×750

650

300

JD21

2980×450×800

1200

300

JD10A

4000×450×850

1800

300
