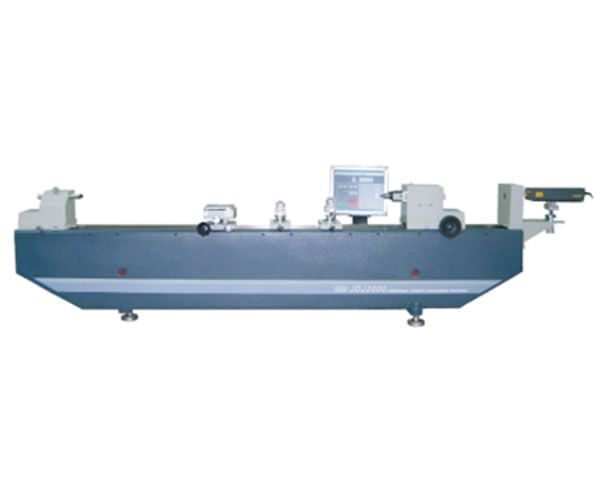

JDJ1000/JDJ2000/JDJ3000激光测长机

激光测长机是以激光光波波长为长度基准单位，光、机、电相结合的高精度端度计量仪器。它能检定尺寸大于100mm的四、五等量规，能测量外径千分尺的对准量棒，内径千分尺和自制量棒，能作长板、通孔或盲孔的孔径内尺寸测量。本产品广泛用于包括航空、航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。

特点

底座采用优质铸铁制造，箱体式封闭结构，具有足够的刚性和稳定性；
测量基准采用Renishaw激光干涉仪,设计上完全符合阿贝原理，从而能达到较高测量精度；
测长机带有环境温度自动补偿系统，自动补偿温度带来的测量误差；
采用计算数据处理技术，配合一维测量软件，能高效完成各种复杂测量工作；
带有测钩、顶针架、V型支架等多种附件，可以完成各种内外尺寸的精密测量；

技术参数
测量范围（mm）

外螺纹中径测量最大至M140mm

分辨力：0.1μm

示值误差

外尺寸示值误差：±(0.5+L／500) μm ,L为测量长度,单位mm

内尺寸示值误差：±(1.5+L／500) μm ,L为测量长度,单位mm

雷尼绍 XL-80 激光器

线性测量精度：±0.7PPM

线性测量分辨率：0.001μm

长期稳频精度：±0.05PPM

测量力(N): 1.5N  2.5N

测帽内径配合尺寸：φ6H7

测量杆与测帽内径配合外径尺寸：φ6g6

万能工作台（mm）

垂向行程：   0~70，横向行程：   0~40

水平位置纵向浮动行程：10

旋转：   3°，摆动：   3°

横向测微鼓分度值：0.01

工作台承重：10kg

顶针架最大夹持直径（mm）

当长度在0~170时：    φ140

当长度在170～210时：φ130

V形支架

高度调节范围： ≤28

最大支承工件直径： φ30mm

量块、量棒支架

量块支架：支承量块长度范围：至1000

量棒支架：支承量棒长度范围：至1000

量块研合架：研合量块长度范围 ：至100mm

V型铁工作范围：工作范围最大至φ45mm

环境要求：室温 20℃±1℃，每小时温度变化不应超过 0.3℃，相对湿度≤60%RH

仪器外形尺寸与重量：
