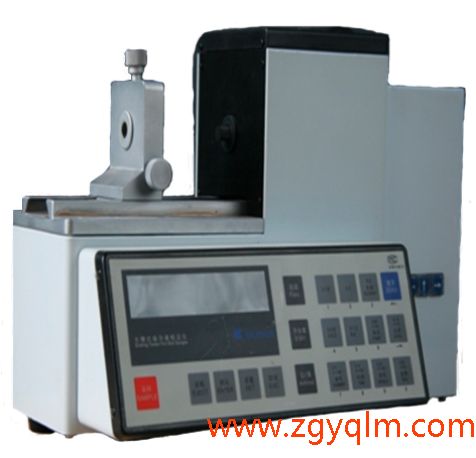

电动型光栅式指示表检定仪
-
产品简介
LMDS电动型独有电子手轮技术，可将快位移与连续微动有机地结合，使用户的手动操作减到最小。电子手轮完全由电机及其相关光电脉冲来驱动，因此手轮与丝杠的传动之间没有任何直接的机械连接，也不存在由于手接触应力而产生的晃动。这极大地稳定了测头的移动，直接方便了检定。电子手轮本身具有电子变速功能，它从理论上可以按任意的变比来驱动测头的平稳移动。因此，可以十分方便的做到对于各种类型表（百分表、千分表等）的手感完全一致。（即手轮转动一定角度相对于各种表的指针移动的角度完全一致）。使操作者对于检定各种类型表，特别是检定千分表时有非常突出的方便性能。
电动型检定仪使用方法：装卡好被检表后，对准零位，选择项目，进入检定程序，按采样，这都与半自动型仪器一样。然后仪器自动寻找下一个被检点，指针停在被检点附近，用手轻转手轮对线，按采样 ...依次检完全程。这是仪器在手动采样模式下进行检定的步骤，仪器还可以调为自动采样模式，即不用按采样键，跟半自动一样对线，手轮停止转动后，仪器可自动采样。值得一提的是，当出现错采时，仪器可自动回到错采点，不需要用户特意去寻找该点。
-
技术参数
| 型号 | 工作量程 | 分辨力 | 全程最大误差 | 任意2mm误差 | 任意10mm误差 | 任意30mm误差 | 回程误差 | 公/英转换功能 |
| 10Q | 10mm | 0.2μm | ≤1.4μm | ≤1.0μm | \ | \ | ≤0.5μm | 无 |
| 50Q | 50mm | 0.2μm | ≤2.8μm | ≤1.0μm | ≤1.5μm | ≤2.0μm | ≤0.5μm | 无 |
| 10QL+ | 10mm | 0.1μm | ≤1.2μm | ≤0.8μm | \ | \ | ≤0.4μm | 有 |
| 50QL+ | 50mm | 0.1μm | ≤2.4μm | ≤0.8μm | ≤1.2μm | ≤1.8μm | ≤0.4μm | 有 |
| 10QH | 10mm | 0.1μm | ≤0.8μm | ≤0.6μm | \ | \ | ≤0.3μm | 有 |
| 50QH | 50mm | 0.1μm | ≤2.0μm | ≤0.6μm | ≤0.8μm | ≤1.5μm | ≤0.3μm | 有 |
各型号标准配置：
特惠型 ：
LM10Q：检定仪本体；百/千分表夹具；内径表夹具；杠杆表夹具；仪器便携箱。
LM50Q：检定仪本体；百/千分表夹具；内径表夹具；杠杆表夹具；仪器便携箱。
标准精度型 ：
LM10QL+:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;计算机接口及附件;仪器便携箱。
LM50QL+:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;计算机接口及附件;仪器便携箱。
高精型：
LM10QH:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;计算机接口及附件;涨簧式钢球式内径表夹具;仪器便携箱。
LM50QH:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;计算机接口及附件;涨簧式钢球式内径表夹具;仪器便携箱。
电动光栅式指示表检定仪LM系列:
|
型号
|
量程
|
分辨力
|
市场价格
|
联盟价格
|
| 10Q | 10mm | 0.2μm | 34800 |
33000 |
| 50Q | 50mm | 0.2μm | 49800 | 47300 |
| 10QL+ | 10mm | 0.1μm | 46800 | 44460 |
| 50QL+ | 50mm | 0.1μm | 63800 | 60600 |
| 10QH | 10mm | 0.1μm | 58800 | 55860 |
| 50QH | 50mm | 0.1μm | 78800 | 74860 |
