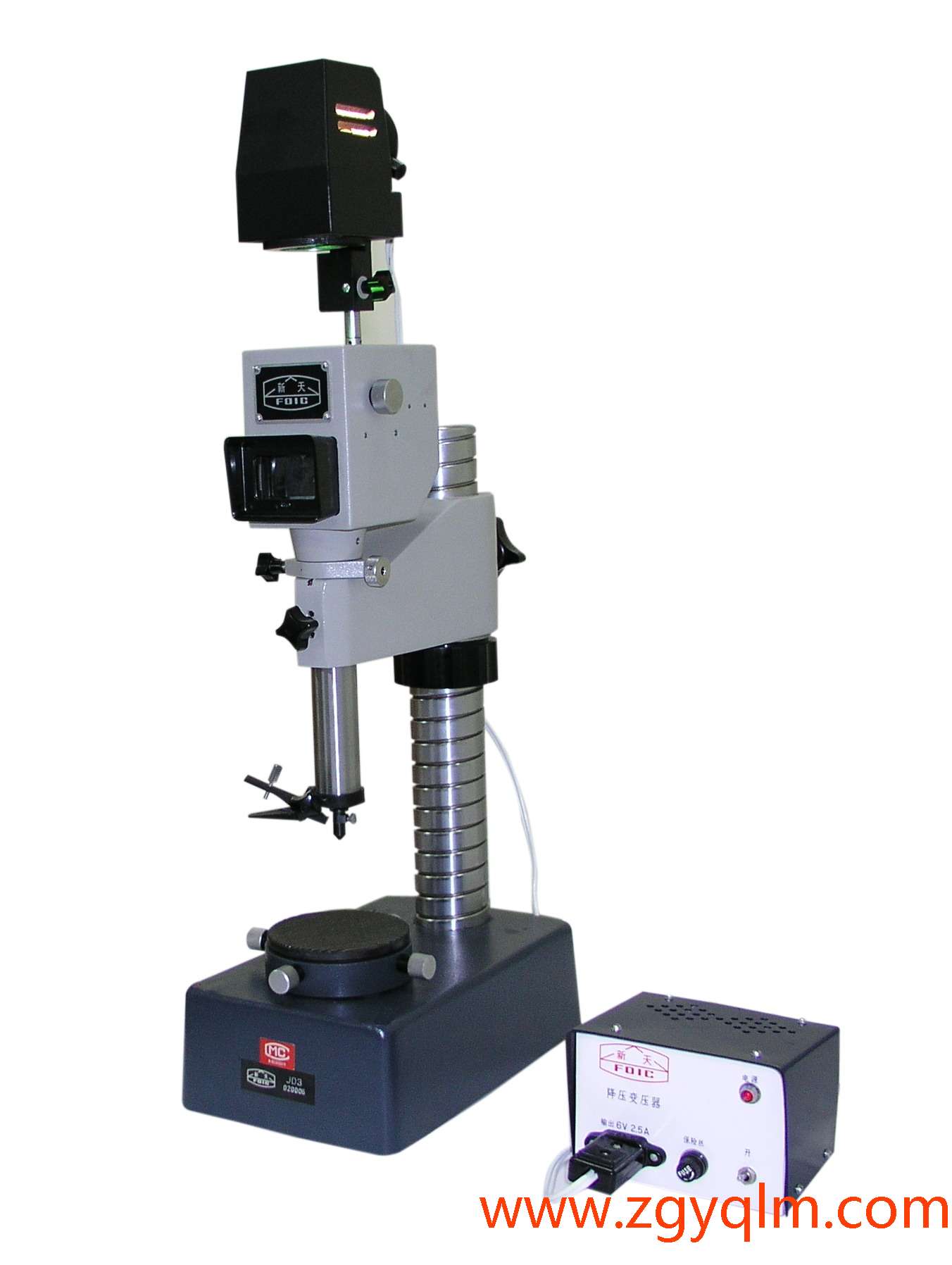

立式光学计
产品特点
采用腊屏新技术，附加读数放大镜，视场亮度匀称，像质清晰；仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷；仪器结构设计紧凑，外形尺寸小巧，便于运输；一机两用，将投影光学计镜管取下装在机床上，可直接控制加工尺寸。
产品用途
投影立式光学计是一种精密光学机械端度计量仪器。仪器利用标准量块与被测件相比较的方法来测量零件的外形尺寸，是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。典型测量对象：检定量块、柱形量规、样板工件的厚度、外螺纹的中径、圆柱形和球形工件的直径。
技术参数
测量范围 | 0～180mm |
圆形平面工作台（直径） | φ88mm |
圆形带筋工作台（直径） | φ88mm |
方形带筋工作台（mm） | 142×130 |
工作台测轴与测帽配合的外径尺寸 | φ6g6 |
小三点工作台平行度允差 | 0.0015mm |
示值误差 | |
60μm范围内 | ±0.20μm |
超过60μm范围为 | ±0.25μm |
示值稳定性 | 0.1μm |
投影光学计管 | |
分划板分度值 | 0.001mm |
分划板分度范围 | ±0.1mm |
测量力（N） | 2±0.2 |
零位调节范围 | 20格 |
测量杆的自由升降距离 | 0.5mm |
投影光学计管外径配合尺寸 | φ28h6 |
测量杆与测帽配合的外径尺寸 | φ6g6 |
环境要求 | |
室温 | 20℃±3℃ |
相对湿度 | ≤60% |
仪器重量 | 21kg |
仪器外形尺寸（mm） | 340×160×750 |
