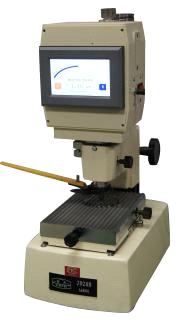

精密光学计JD20

  • 产品特点

JD20采用腊屏技术,附加读数放大镜,视场亮度匀称,像质清晰。

仪器测量精度高,数据稳定可靠,对于小尺寸精密零件的检测方便快捷。

仪器结构设计紧凑,外形尺寸小巧,便于运输。

  • 技术参数

测量范围(mm)0~180

JD20 最小分划值:0.2μm

示值范围:±0.02mm

示值误差:±(0.05+0.0025A ) μm 其中A为示值,单位为μm

示值重复性:0.02μm

测量力:1.20N±0.2N

JD20 分划线像的微调范围:±5个分度

JD20 每个分划的视见宽度:1.7 mm

测量轴与测帽内径配合的外径尺寸:ф6g6

测帽内径配合尺寸:ф6H7

仪器使用环境:室温20℃±3℃,相对湿度不应超过60%

仪器质量:30 kg

外形尺寸(mm):长320×宽230×高820

  • 工作台

七筋工作台:用于检定厚量块和工件

球筋工作台:用于检定薄量块和工件

量块移动架:用于承放和移动标准和被检量块

光面工作台:用于测量球体直径
