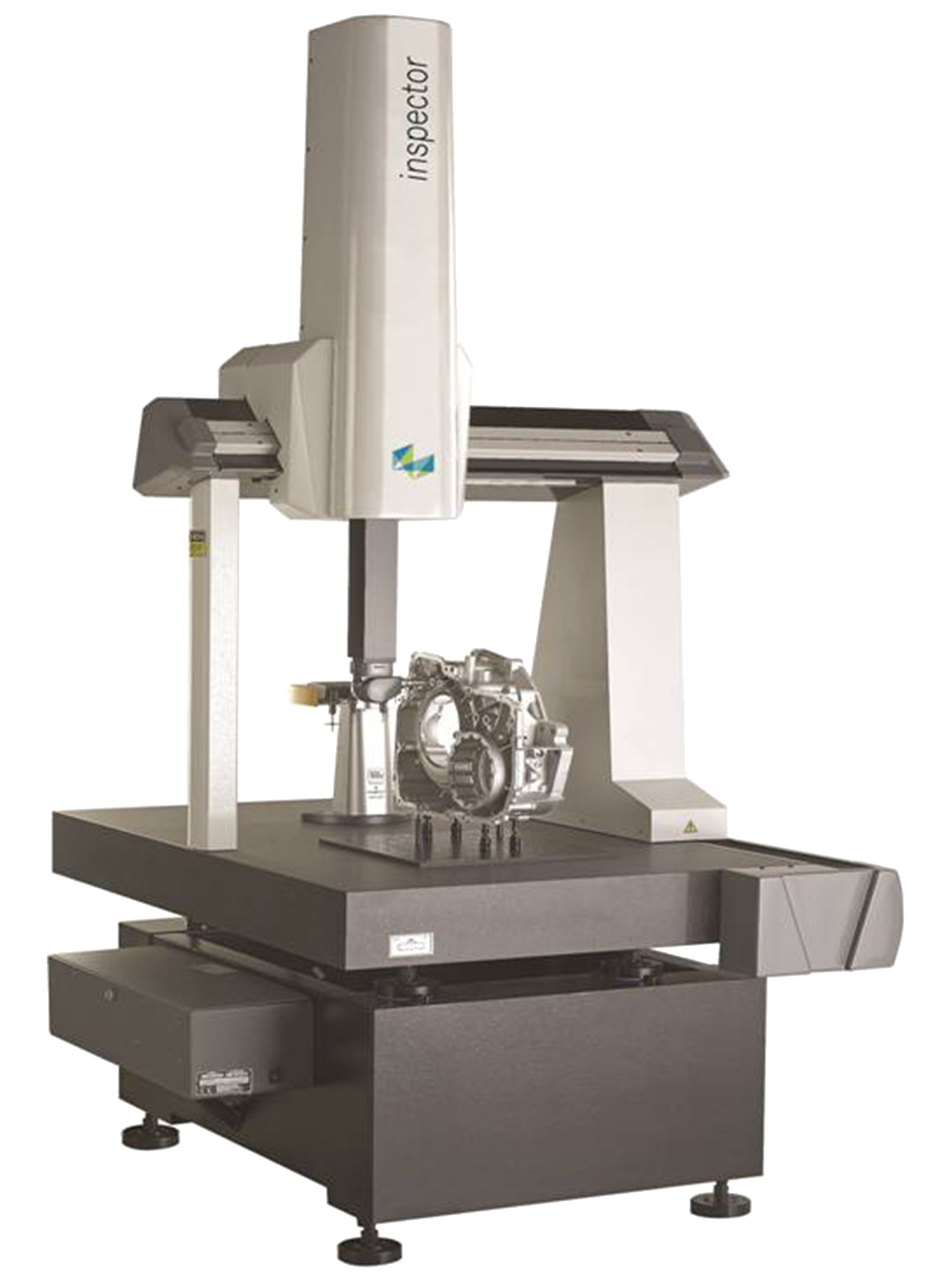

三坐标测量机 Inspector 686

Inspector 主机采用采用超精密加工及阳极化处理的挤压轻质铝合金，同时，在设计过程中运用了广泛的计

算机辅助设计中的有限元分析原理和模块化设计原理，使得整机系统具备了改善的抗温变能力和抗形变/扭摆能力，

提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。闭式空气轴承设计优

化了测量机各轴的机械运动, 因此，整机系统在测量过程中表现出极高的重复性和系统长期的稳定性。

行程范围X x Y x Z (mm)	600 x 800 x 600
外形尺寸L x W x H (mm)	1150 x 1623 x 2638
被测工件最大重量	300 kg
主机重量	730 kg
精度指标(根据ISO10360-2坐标测量机的性能评定标准)
长度测量最大允许示值误差(um)	MPEE= 2.6 + 4L/1000
最大允许探测误差 (um)	MPEP= 2.8
三维最大速度3D Speed（mm/s）	520
最大三维加速度3D Acceleration（mm/s2）	1470
测量机室温度要求：
测量机室的温度（温控间）	18-22℃
温度梯度（时间）	1℃/h
温度梯度（时间）	2℃/24h
温度梯度（空间）	1℃/m
测量机室湿度要求：
空气相对湿度	25-75%
气源要求：
最小供气压力	5bar[0.5MPa]
耗气量	150NL/min
电源要求:
电压	220V  10%
频率	50/60Hz
最大耗电量	1500VA
电流	15A
注:用电设备要求接地可靠，接地电阻小于4欧姆。具体可参考《机房施工指南》

● 全铝结构，为通用性测量机提供了优化的动态性能和精度。

● X向横梁采用超高刚性精密三角梁(Tricision ®)技术，通过减轻运动负荷从而提高了整机的性能，是保证稳定性和

刚性的最佳结构设计；该技术受到专利保护。

● Y轴采用海克斯康获得专利的整体燕尾型导轨，提高了测量机的精度和重复性。

● 三轴均采用同步带驱动，结构紧凑、不打滑、速度快、噪音低、易维护。

● Z轴采用可调气动平衡，运动平稳；并可在紧急情况下自动制动，保证安全。

● 三轴均采用德国海德汉Heidenhain的Aurodur高精度的镀金光栅，其热膨胀系数获得PTB认证。

● 电机远程放置减少了移动质量，提高了速度，也避免了电机发热对机器性能的影响。

● 控制器固定在主机一侧，便于整体的移动。

● 轻质量的外罩减少了整机的重量，从而提高了效率。

● 厚重稳固的花岗石工作台减少了振动带来的影响，台平平面度符合DIN 876标准。

● 配备全球一流的数控三坐标测量软件PC-DMIS，可满足任何通用车间检测需要。

● 可提供专业的一体化设计方案（包括地基、减震、空调间、上下料等）。

名称	说明	数量
主机部分	Inspector 6.8.6桥式坐标测量机主机	1
主机支撑架	1
Inspector 控制系统	1
标准操纵盒	1
校验球	1
资料手册（用户及系统说明书，光盘形式）	1
计算机系统	计算机系统（实际发货不低于该配置）：酷睿双核2.7GHz/2GB内存/500 GB硬盘/512MB显卡/ DVD-RW光驱/17” TFT显示器/ Windows 操作系统	1
A4彩色喷墨打印机	1
计算机专用桌	1
软件系统	PC-DMIS CAD DCC（数控版）测量软件	1
软件手册使用说明书（光盘形式）	1
测头系统	英国Renishaw MH20i手动双旋转测座	1
英国Renishaw TP20测头(含在测座上)	1
KIT7#：03969076测针组 (详见技术文件)	1

Renishaw MH20i手动分度测头

MH20i 是由英国Renishaw公司专业设计生产的手动可调整分度测座，它将TP20 整合在一起，并可实现两个方向的分度定位。以15进行分度，可实现168个可重复定位。该系统还包括一个标准力吸盘。
技术参数：
分度角A (俯仰 )	from 0° to 90, step of 15°
分度角B (旋转 )	180, step of 15°
重量	210 g
定位重复性	1.5 μm
加长杆最大长度	75 mm
TP20 技术参数
感应方向	5 ways, ±X, ± Y, +Z
单向重复性	0.35 μm
更换吸盘重复性	2.0 μm

KIT7#：03969076探针组：
