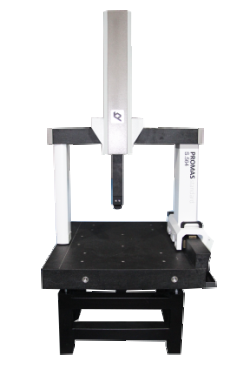

PROMAS系列三坐标测量机

• 产品特点

ROMAS系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何

误差小，具有高精度、高性能和高稳定性的优点。

机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承

载能力大、运动性能好。

固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

Y向导轨采用燕尾式，定位精度高，稳定性能好。

三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、

抗实效变形能力，刚性好、动态几何误差变形小。

三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，

阻力小、无磨损、运动更平稳。

采用国外进口反射式金属带状光栅计量系统,与大多数工件具有相近的热膨胀系数,确保了良好的重复精度。

Z轴采用配重平衡装置，极大的提高了Z轴的移动平稳性。

软件采用功能强大的美国Rational DMIS测量软件包,其完善的测量功能和联机功能，为用户提供了完

美的测量解决方案。

测量范围（mm）：X*Y*Z=500×600×400￥130,000

示值误差：E≤3.5＋4L/1000 um（RENISHAW MCP手动测头）

探测误差： R≤3.8 um
