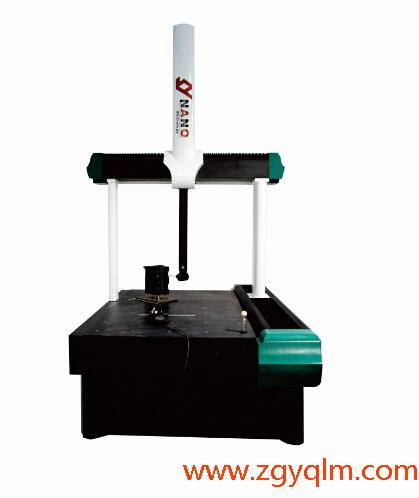

Royal系列三坐标测量机

• 产品简介


Royal系列测量机采用国际先进的有限元分析方法设计的精密矩形横梁技术，且矩形横梁采用四面环抱气浮轴承和风琴式防尘设计及技术特点。

机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

Y向导轨采用燕尾式，定位精度高，稳定性能好。

三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。

三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。

采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。

三轴驱动系统采用独特的专利技术(专利号：ZL 2014 2 0529248.2），钢丝绳传动，使得运动过程中系统的跟随误差更小、系统的响应速度更快，极大的提高了大型测量设备的动态性能，最大限度的降低了运动惯量对测量精度的影响。钢丝绳传动的应用使得测量机的传动使用和维护方面成本更低、维护更加便捷。

Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。

控制系统采用英国RENISHAW UCC系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。

软件采用功能强大的美国Rational DMIS测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。

测量范围（mm）：X*Y*Z=1500㎜×2200㎜×1000㎜

示值误差：E≤2.8＋3L/1000um      探测误差：R≤2.8 um

最大载荷：1800kg                            RENISHAW 读数头分辨率： 0.5 um

RENISHAW PH10T自动双旋转： 分度测头座

英国进口RENISHAW精密光栅尺

• 型号参数
