机械式弹簧疲劳试验机

                          TPJ-2机械式弹簧疲劳试验机

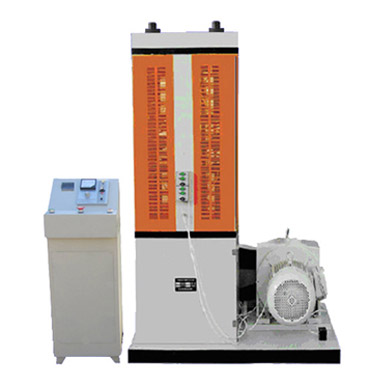

TPJ-2机械式弹簧疲劳试验机主要用于对各种螺旋弹簧及各种汽车、摩托车、等机动车所使用的零部件进行疲劳寿命试验。也可制作特种夹具，以适应特殊试样的疲劳试验。整机具有结构合理、简单可靠，试验空间调整、试验行程调整准确、方便；试件装夹方便、可靠；整机运行平稳，易于保养、维护等特点。并且可以更具弹簧的技术要求，调整弹簧的振幅和频率。（实物图，仅供参考）

主机主要由机架、机械式加载机构、传动机构、夹具四部分组成。机架由立柱、工作台、激振台、上横梁、丝杠升降机构、底座等部分组成，立柱、工作台、激振台、上横梁、丝杠升降机构安装在一起，并稳定的安装在底座上；被测减震器通过夹具安装在激振台和工作台之间，通过调节振幅来满足不同尺寸规格的试件的要求，通过更换夹具，满足不同安装方式的试件的要求。

为机械式结构，主要由曲柄连杆机构组成，将电机的旋转运动转化为铅垂方向的直线往复运动；通过调整滑块的偏心量，即可调整直线往复运动的距离，达到被测试件要求的试验行程。

传动机构由电磁调速电机和飞轮组成，通过调节电机转速，普通弹簧可使试验频率在 1～5.0Hz （60-300次/分钟）范围内任意调节。但是如果振幅越大，相应的频率会越低，振幅在80mm,频率只能达到2Hz以内。

试验机共分为二个工位，是上下对称布置的设计。这样受力平衡，使设备运行平稳，延长寿命。

每个工位都预留了辅具的安装装置，通过更换辅具可测试不同的减震器，异形簧。测试个数根据试样弹力的大小，可安装2个、4个、2n个。

弹簧振幅、频率可自由调整

振动次数及频率数字显示。 预置试验次数自动停机，效率更高

试验机电器设备质量、装配质量、外观质量应符合GB/T2611-2006《试验机通用技术要求》
