微机控制电液伺服万能试验机

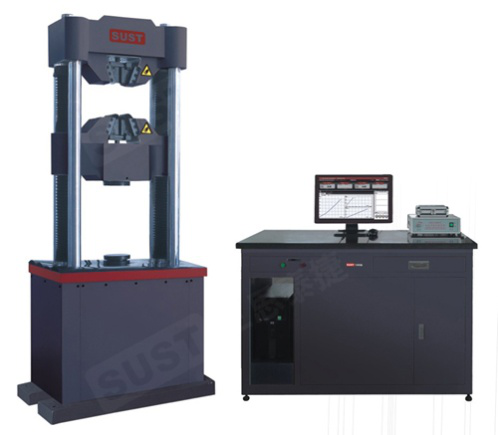

                            微机控制电液伺服万能试验机WAW系列

  微机控制电液伺服万能试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成。

  微机控制电液伺服万能试验机是一种通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

该产品主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有内置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有带球面副的下压板，可直接做压缩试验。

该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块的相应试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。

微机控制电液伺服万能试验机主机是六立柱框架结构，主油缸下置，主体结构由底座、油缸、试台、下横梁、上横梁、丝杠、光杠等零部件组成。底座上安装有丝杠驱动和传动机构，通过丝杠转动带动下横梁上下移动来调整试验空间。主油缸活塞的端部装有负荷传感器，油缸上升通过高精度的负荷传感器、试台、立柱、和上横梁向上运动来完成拉伸，同样的动作在试台与下横梁之间可以完成压缩试验。

机器设计在美观、便捷、安全方面有充分考虑，例如：点动手动操作盒上的下横梁升、降按钮，控制灵活，试验空间调整方便，快捷；全开式楔形钳口，夹持试样力随拉伸力同步增加，夹持可靠，清扫钳口方便；光杠表面镀铬抛光，美观、防锈；上、下横梁的钳口处设置内置式小油缸，比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观、操作方便。
