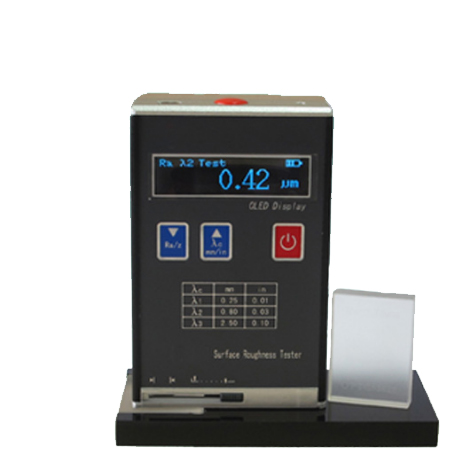

JD220便携式粗糙度仪
产品简介：
便携式粗糙度仪JD220是新一代袖珍便携式表面粗糙度仪。它具有测量精度高、测量范围宽、操作简便、便于携带、
工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，
具有手持式特点，更适宜在生产现场使用。
技术参数：
测量参数（µm ） | Ra、Rz、Rq、Rt |
行程长度（mm） | 6 |
取样长度（mm） | 0.25 ，0.80 ，2.50 |
评定长度（mm） | 1.25 ，4.0 |
测量范围（µm ） | Ra：0.05 ~ 10.0 Rz：0.1 ~ 50 |
示值误差 | ±15% |
示值变动性 | ＜12% |
传感器触针针尖圆弧半径及角度 | 针尖圆弧半径：10 µm±1 µm 角 度：  |
传感器触针静测力及其变化率 | 触针静测力：≤ 0.016N 测力变化率：≤ 800N/m |
传感器导头压力 | ≤ 0.5N |
电池 | 3.7V锂离子电池 |
外形尺寸 | 106 mm×70 mm×24 mm |
重量 | 200g |
工作环境条件 | 温 度： -20℃～40℃ |
相对湿度： < 90% | |
周围无振动、无腐蚀性介质 |
性能特点
● 用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化
● 任意选择Ra、Rz、Rq、Rt测量参数
● 不仅可以测量外圆、平面、锥面，还可测长宽大于80×30mm的沟槽
● 外形采用拉铝模具设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势
● 采用高速DSP处理器进行数据处理和计算，测量和运算速度极大提高
● 显示液晶采用流行的OLED彩色显示屏，高亮度，无视角，宽温度，适合各种场合使用
● 采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长
● 使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电，方便快捷
● 点阵液晶显示，界面提示信息丰富
● 实时监测锂电电池电量并显示，及时提醒用户进行充电并具有充电进度提示
● 自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用
● 传感器测头具有保护门，有效的保护了传感器测头，保证了测量的精度
附表：取样长度选择推荐表
Ra (µm) | Rz (µm) | 取样长度λc(mm) |
＞5～10 | ＞20～40 | 2.5 |
＞2.5～5 | ＞10～20 | |
＞1.25～2.5 | ＞6.3～10 | 0.8 |
＞0.63～1.25 | ＞3.2～6.3 | |
＞0.32～0.63 | ＞1.6～3.2 | |
＞0.25～0.32 | ＞1.25～1.6 | 0.25 |
＞0.20～0.25 | ＞1.0～1.25 | |
＞0.16～0.20 | ＞0.8～1.0 | |
＞0.125～0.16 | ＞0.63～0.8 | |
＞0.1～0.125 | ＞0.5～0.63 | |
＞0.08～0.1 | ＞0.4～0.5 | |
＞0.063～0.08 | ＞0.32～0.4 | |
＞0.05～0.063 | ＞0.25～0.32 | |
＞0.04～0.05 | ＞0.2～0.25 | |
＞0.032～0.04 | ＞0.16～0.2 | |
＞0.025～0.032 | ＞0.125～0.16 | |
＞0.02～0.025 | ＞0.1～0.125 |
标准配置：
名 称 | 数量 | 单位 |
机壳 | 1 | 台 |
传感器 | 1 | 只 |
电池 | 1 | 个 |
充电器 | 1 | 个 |
标准校准样块 | 1 | 块 |
