测长仪和测长机升级改造方案

2017-6-19 16:03:35

第一：产品型号及品牌

贵阳新天 JD5/JD18/JD22 /JD9A/JD21/JD10A

德国蔡司万能测长仪

日本测长仪

第二：案例产品图片

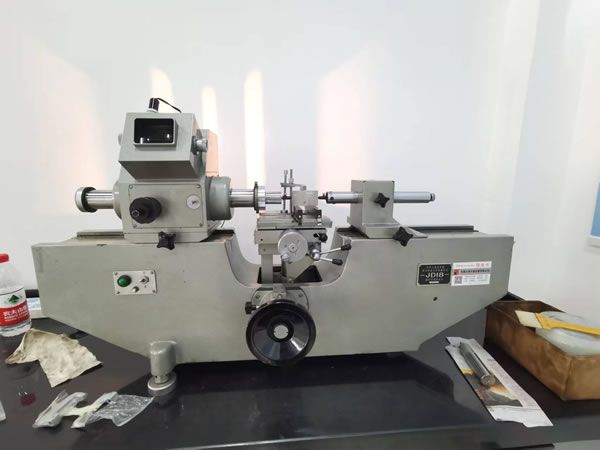

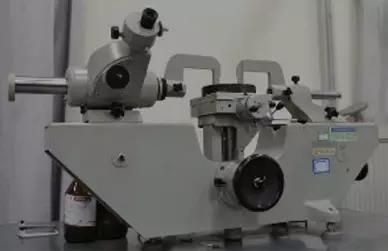

改造前：

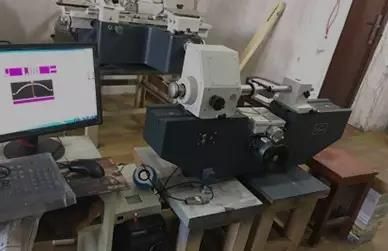

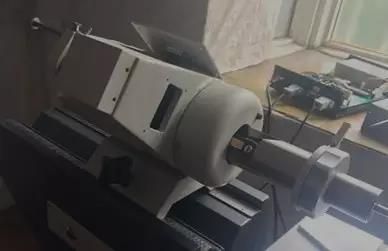

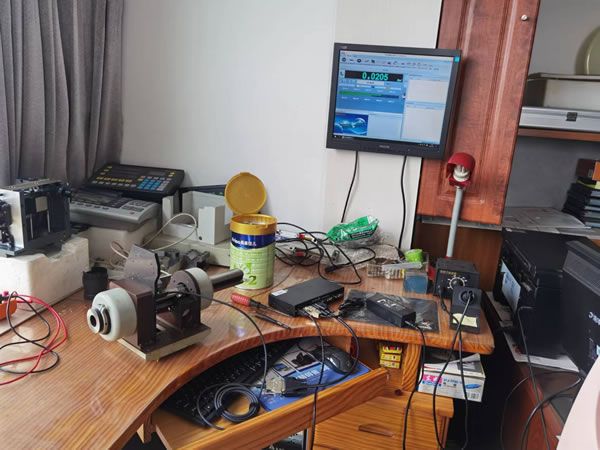

改造后：

第三：主要技术参数

改造前：

》光学读数，分格值：0.001mm。

》测量行程：100mm

》仪器准确度 外尺寸测量：≤(1+L/200)μm 内尺寸测量：≤(1.5+L/100)μm

L为被测件长度，单位：mm重复精度：≤1μm

改造后：

》数字显示，显示当量为0.0002mm

》测量行程：100mm

》仪器精度：（0.5+L/200）μm   式中L为被测长度，单位：mm

》重复精度：≤1μm

》光栅数显：采用进口品牌金属传感器（英国雷尼绍）；

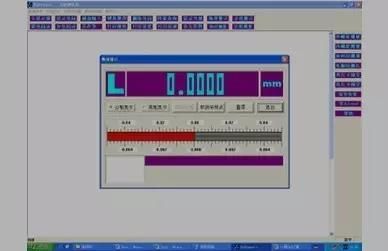

》计算机辅助测量软件显示测量结果；

升级改造后软件功能

》测量功能：外尺寸绝对测量和相对测量，内尺寸、孔、外螺纹和内螺纹的测量；

》计算功能：计算内、外尺寸准确度；

》数据显示：数据公英制转换、自动识别转折点功能

》 误差修正：手动、自动（带温度传感器时）温度修正，仪器温度和工件温度实时显示；

》提示功能：实时提示测量操作步骤；

》输出功能：可输出至EXCEL 、WORD等进行数据处理。

本案改造所需：1.专用电箱，2.英国雷尼绍金属光栅，3.专用读数头，4.专用零位器，5.非标连接件一批等。不含软件和电脑。

费用预算：贰万陆仟元整，26000元，预付定金后给予电箱的通讯端口。

创精密品质，树行业典范。无锡人准计量仪器有限公司，主要经营各种工业检定测量设备和实验室设备，并专注于万工显、测长仪、测长机等光学、端度类仪器的改造。为每一位用户提供更全面更有价值的技术解决方案！
